電子交流接觸器的組成和工作原理

　　組成部分

　　電子交流接觸器由以下幾個部分組成：

　　(1) 電磁系統,包括吸引線圈、動鐵芯和靜鐵芯;

　　(2)觸頭系統,包括三副主觸頭和兩個常開、兩個常閉輔助觸頭,它和動鐵芯是連在一起互相聯動的;

　　(3)滅弧裝置,一般容量較大的交流接觸器都設有滅弧裝置,以便迅速切斷電弧,免于燒壞主觸頭;

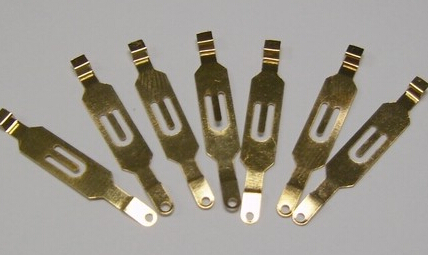

　　(4)絕緣外殼及附件,各種彈簧、傳動機構、短路環、接線柱等。

　　工作原理

　　電子交流接觸器利用主接點來開閉電路，用輔助接點來執行控制指令。主接點一般只有常開接點，而輔助接點常有兩對具有常開和常閉功能的接點，小型的接觸器也經常作為中間繼電器配合主電路使用。

　　其動作動力來源于交流電磁鐵，電磁鐵由兩個“山”字形的幼硅鋼片疊成，其中一個固定，在上面套上線圈，工作電壓有多種供選擇。為了使磁力穩定，鐵芯的吸合面，加上短路環。

　　交流接觸器在失電后，依靠彈簧復位。另一半是活動鐵芯，構造和固定鐵芯一樣，用以帶動主接點和輔助接點的開短。20安培以上的接觸器加有滅弧罩，利用斷開電路時產生的電磁力，快速拉斷電弧，以保護接點。
